ल्यामिनेशन स्ट्याम्पिङ पूरा लाइन मेसिन
1. उत्पादन परिचय:
◉ ल्यामिनेशन स्ट्याम्पिङ कम्प्लीट लाइन मेसिन कम्पोनेन्टहरू जस्तै FAG जर्मनी, NSK जापान वा NTN जापान बियरिङहरू, यसको उच्च परिशुद्धता, उच्च जीवन विशेषताहरू समर्थन सदस्यहरूको दीर्घकालीन स्थिरता र सञ्चालन सुनिश्चित गर्नको लागि।
◉ आजकल, अधिक र अधिक कारखानाहरूले लेमिनेशन स्ट्याम्पिङ पूर्ण लाइन मेसिन प्रयोग गर्दछ। पिन्च फिडर लेमिनेशन स्ट्याम्पिङ कम्प्लीट लाइन मेसिनको एक आवश्यक भाग हो। बजारमा धेरै प्रकारका फिडर र धेरै शैलीहरू छन्। सबैलाई थाहा छ "फिडर" शब्दको अर्थ के हो, तर थोरै मानिसहरूले यसलाई सही रूपमा प्रयोग गर्छन्।
◉ अब बजारमा क्लिप फिडरका धेरै प्रकार र विशिष्टताहरू छन्। पहिलो छनोट भनेको क्लिप फिडर स्थापना गर्ने मुख्य बिन्दुहरू जान्न हो। क्लिप फिडर स्थापना गर्ने दिशा बायाँबाट दायाँ हुनुपर्छ। स्थापनाको स्थिति र स्वचालित फिडिङ शाफ्टको अन्त्य बायाँमा हुनुपर्छ। यसलाई गलत स्थानमा नगर्नुहोस्।
◉ Hot Tags: ल्यामिनेशन मुद्रांकन पूरा लाइन मिसिन, राम्रो ब्रान्ड निर्माता, राम्रो कारखाना,
2. लेमिनेशन स्टाम्पिङ पूरा लाइन मेसिन उत्पादन प्यारामिटर:
|
|

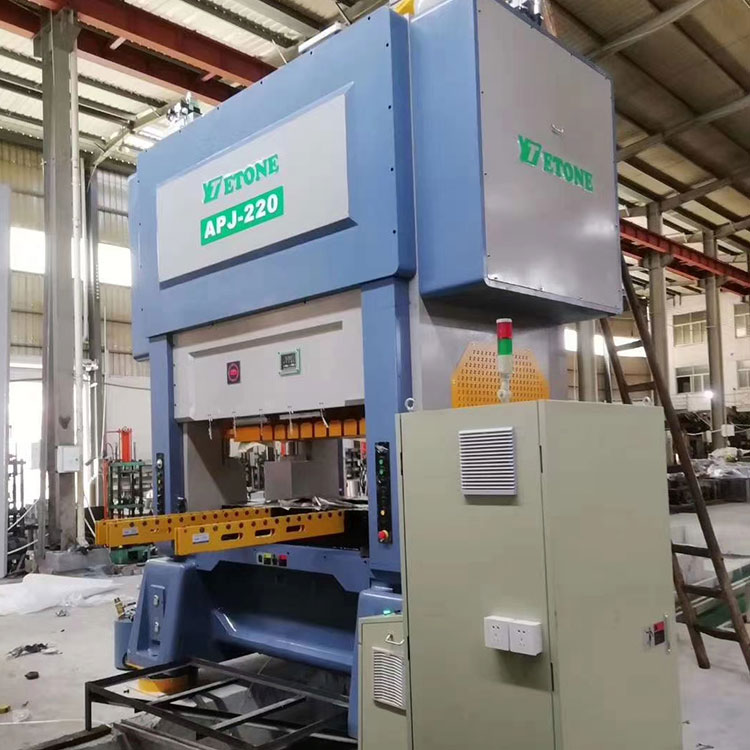

APJ-220 |

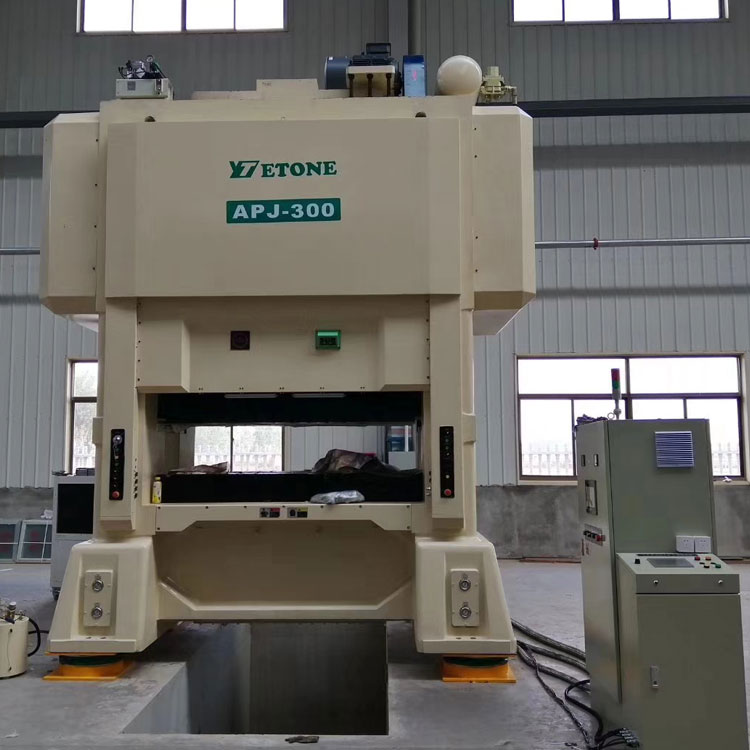

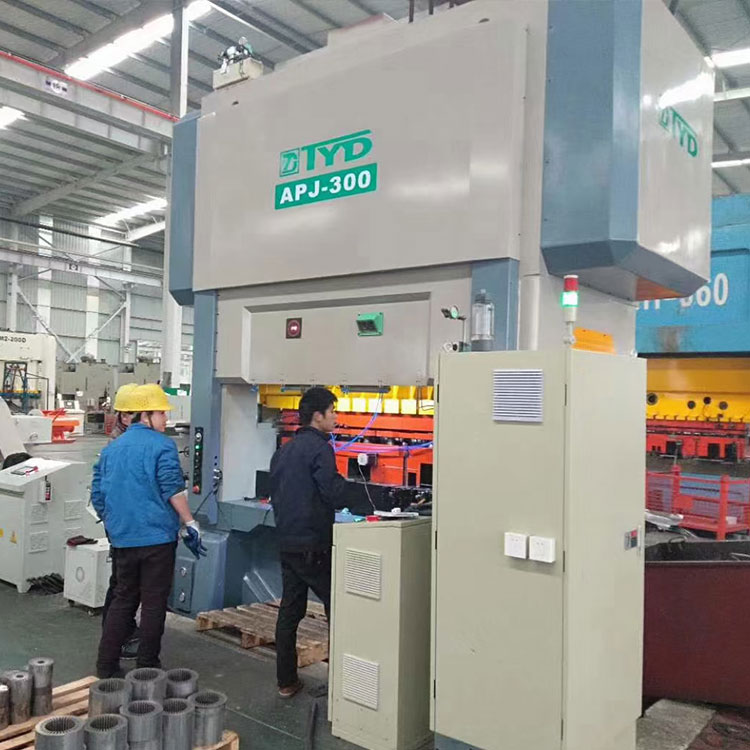

APJ-300 |
APJ-350 |

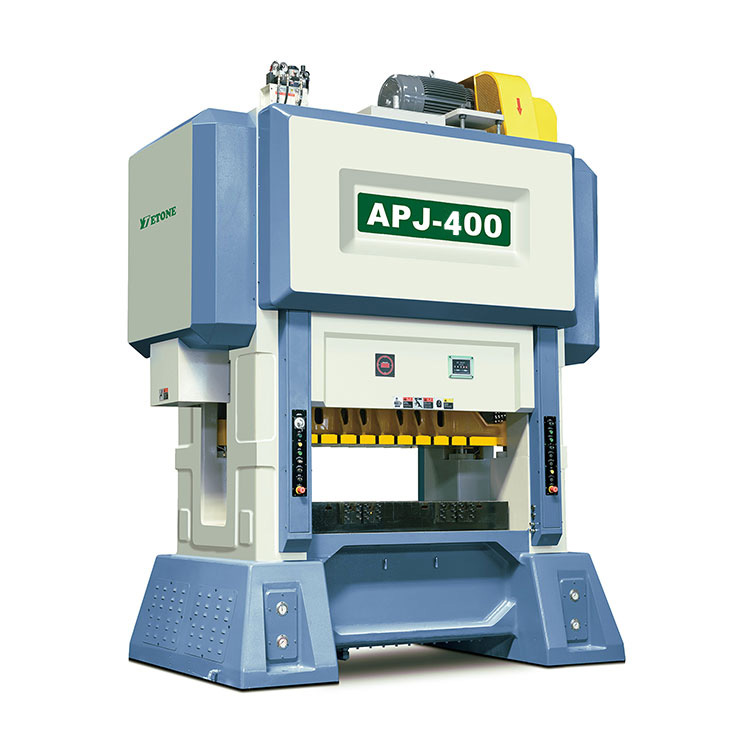

APJ-400 |
APJ-450 |
टनेज |
टन |
220 |
300 |
350 |
400 |
450 |
यात्रा |
mm |
30 |
30 |
30 |
३०-५० |
३०-५० |
प्रति मिनेट स्ट्रोक को संख्या |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
तल्लो तालिका आकार |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
खाली प्वाल |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
स्लाइडिङ ब्लक क्षेत्र |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
उचाई समायोजन स्ट्रोक मर्नुहोस् |
mm |
३७०-४२० |
४००-४५० |
४००-४५० |
४२०-४८० |
४५०-५०० |
डाइ उचाइ समायोजन मोटर |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
फिडिङ लाइन उचाइ |
mm |
200土50 |
210土50 |
210 £ 50 |
220土50 |
270土50 |
मुख्य मोटर |
kw |
45 |
55 |
55 |
75 |
75 |
3. परिधीय उपकरण
|
|
|
डबल हेड अनकोइलर |
सीधा गर्ने |
गियर फिडर |
|
|
P = खुवाउने लम्बाइ |
D =70 (ड्राइभ व्हील व्यास) N1 = पहिलो गियरको दाँतको संख्या |
|
N2 = दोस्रो गियरको दाँतको संख्या |
|
N3 = तेस्रो गियरको दाँतको संख्या |
|
N4 = चौथो गियरको दाँतको संख्या |
सामाग्री चौडाइ |
mm |
अधिकतम १५० |
अधिकतम 200 |
अधिकतम ३०० |
अधिकतम ४०० |
सामाग्री बाहिरी व्यास |
mm |
अधिकतम १२०० |
अधिकतम १२०० |
अधिकतम १२०० |
अधिकतम १२०० |
सामाग्री भित्री व्यास |
mm |
४५०-५२० |
४५०-५२० |
४५०-५२० |
४५०-५२० |
सामग्री गति |
मि/मिनेट |
१-६० |
१- ६० |
१-६० |
१-६० |
सामाग्री वजन |
|
500kgX 2 |
1QQQkgX 2 |
2000kgX 2 |
3000kgX 2 |
लेभलिङ रोलर |
Pcs |
11 |
11 |
11 |
11 |
मोटर चलाउनुहोस् |
|
१.५ किलोवाट |
२ २ किलोवाट |
२२ किलोवाट |
३० किलोवाट |
4. डबल-हेड अनकोइलर
प्रदर्शन विवरण |
उत्पादन छवि |
◉ मोडेलमा तीन भागहरू हुन्छन्: स्पिन्डल बक्स बडी, स्पिन्डल बक्स र क्यारियर, जसकोस्पिन्डल बक्स अभिन्न छ र लामो अक्ष दूरी छ। ◉ यसले सानो भोल्युम, सानो फुटप्रिन्ट, सुविधाजनक लोडिङ र लचिलो जस्ता कार्यहरू समावेश गर्दछ प्रयोग गर्नुहोस्दोहोरोह्याङ्गिङ ढाँचा सामग्री रोल ह्यान्डलिङमा फिट लागू हुन्छ र दोहोर्याइएको सक्षम हुन्छ खुवाउने, धेरै बचतरिचार्जिङ समय, उत्पादन क्षमता सुधार र कम गर्दै उत्पादन लागत। ◉ अशक्तसंरचना लागू गरिएको छ, जसले साधारण सीधाको साथ मात्र प्रयोग गर्न सक्षम बनाउँछ मेसिनहरू तर इष्टतम पनिउच्च गति सीधा मिसिन संग प्रदर्शन। |
|
|
|
TMT-200 |
TMT-300 |
TMT-400 |
TMT-500 |
TMT-600 |
अधिकतम चौडाइ |
mm |
200 |
300 |
400 |
500 |
600 |
सामाग्री मोटाई |
mm |
०.२-१.५ |
०.२-१.५ |
०.२-१.५ |
०.२-१.५ |
०.२-१.५ |
सामाग्री वजन |
mm |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
रोलर भित्री व्यास |
mm |
४५०-५३० |
४५०-५३० |
४५०-५३० |
४५०-५३० |
४५०-५३० |
अधिकतम रोलर बाहिरी व्यास |
mm |
1200 |
1200 |
1200 |
1200 |
1200 |
5.S-प्रकार स्ट्रेटनर
प्रदर्शन विवरण |
उत्पादन छवि |
◉ "विद्युतीय संकेत---> पीसी---> इन्भर्टर---> प्रक्रियाको साथ एस-टाइप वा यू-टाइप स्ट्रेटनर गति परिवर्तन "गति अप संग प्रेस संग पूर्ण सिंक्रोनाइजेसन सक्षम गर्दै लगभग 60 मिटर / मिनेट सम्म। ◉ मोडेल एक डबल-हेड सामग्री फ्रेम संग सुसज्जित छ, जो गर्न सजिलो छ सञ्चालन र हुन सक्छपूर्ण रूपमा उच्च गति प्रेस संग सिंक्रोनाइज। गियर को प्रयोग फिडरले राम्रो प्रदर्शन प्रदान गर्दछ। |
|
|
|
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
अधिकतम चौडाइ |
mm |
200300 |
400500600 |
200300 |
400500600 |
200300 |
सामग्री थ रोग |
mm |
0३-१.६ |
||||
रोलर भित्री व्यास |
mm |
1200 |
||||
स्तरीकरण गति |
m/min |
60 |
||||
मोटर |
HP |
22 |
3575 |
22 |
3575 |
22 |
Woå ¤ng भोल्टेज |
|
AC तीन-चरण 220V वा AC तीन-चरण 380V |
